Como primer paso de montaje se debe alinear y dejar entre ambas mazas la distancia "E" indicada en la tabla 4.
Primer ajuste manual: en cruz, apretar hasta que la arandela de presión se ponga en posición plana.
Segundo ajuste manual: en forma circular, apretar el tornillo una vuelta y media más.
  • Para un ajuste con torquímetro utilizar los valores de la tabla 4.
  • Para el ajuste de maza llena ó plato brida sólo utilizar torquímetro.
OBSERVACIONES IMPORTANTES El excesivo ajuste de los tornillos puede provocar que la vida útil de la banda elástica se acorte considerablemente, además de ocasionar la rotura por estrangulamiento o corte lateral.
Se recomiendo controlar el ajuste de las tornillos luego de 24 hs. de funcionamiento.

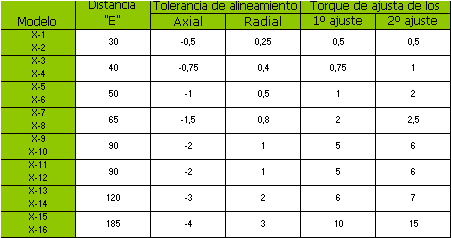

TABLA 4 - DATOS DE MONTAJE
